Gdy urządzenie elektroniczne działa niestabilnie, silnik buczy albo zasilacz daje nierówne napięcie, przyczyną często okazuje się niewielki element, którego na co dzień prawie nie zauważamy. Pytanie, do czego służy kondensator, prowadzi do kilku praktycznych odpowiedzi: magazynuje energię, filtruje zakłócenia, pomaga uruchamiać silniki i kształtuje sygnały elektryczne. Pokażę, jak działa, gdzie spotykamy go najczęściej oraz na co uważać przy doborze i wymianie.
Kondensator pomaga kontrolować energię i przebieg napięcia
- Magazynuje ładunek i może szybko oddać energię do obwodu.
- Wygładza napięcie w zasilaczach oraz ogranicza zakłócenia.
- Przepuszcza zmiany sygnału, ale po naładowaniu blokuje prąd stały.
- Wspiera rozruch silników jednofazowych, na przykład w wentylatorach i pompach.
- Dobiera się go przede wszystkim według pojemności, napięcia, rodzaju i polaryzacji.
Jak działa kondensator i co właściwie przechowuje
Najprościej wyobrazić go sobie jako dwa przewodniki oddzielone izolatorem, czyli dielektrykiem. Po podłączeniu napięcia na jednej okładce gromadzi się ładunek dodatni, a na drugiej ujemny. Kondensator przechowuje więc energię w polu elektrycznym, a nie w postaci reakcji chemicznej, jak akumulator.
Najważniejszym parametrem jest pojemność oznaczana symbolem C i podawana w faradach. W praktyce spotyka się głównie mikrofarady, nanofarady i pikofarady. Zależność opisuje wzór Q = C × U, dlatego większa pojemność lub wyższe napięcie oznaczają większy zgromadzony ładunek.
Energia zgromadzona w kondensatorze wynosi E = 1/2 × C × U². To pokazuje, dlaczego nawet niewielki element może być niebezpieczny po odłączeniu urządzenia. Z mojego punktu widzenia właśnie ten szczegół jest najczęściej lekceważony: wyłączone urządzenie nie zawsze oznacza rozładowany kondensator.
W obwodzie prądu stałego kondensator podczas podłączania pobiera prąd, czyli ładuje się. Po chwili, gdy osiągnie napięcie zbliżone do napięcia źródła, przestaje przewodzić w typowy sposób. Przy prądzie zmiennym jego zachowanie zależy od częstotliwości, co pozwala wykorzystywać go do filtrowania, sprzęgania i kształtowania sygnałów.
Najważniejsze zastosowania w elektronice i zasilaniu

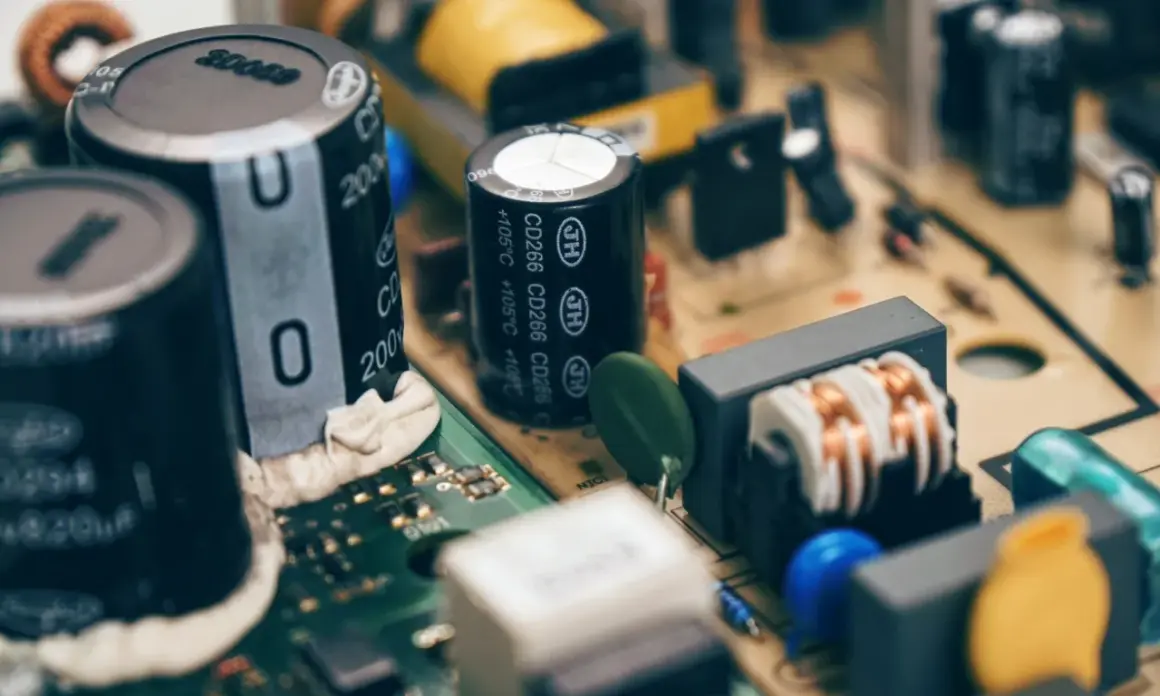

Jednym z najczęstszych zadań kondensatora jest wygładzanie napięcia. W zasilaczu prostownik zamienia napięcie przemienne na pulsujące napięcie stałe, a kondensator ładuje się w chwilach wzrostu napięcia i oddaje energię, gdy napięcie spada. Dzięki temu urządzenie otrzymuje stabilniejsze zasilanie.
Małe kondensatory ceramiczne umieszcza się blisko układów scalonych jako elementy odsprzęgające. Tłumią krótkie zakłócenia powstające podczas przełączania układu. W praktyce często stosuje się równolegle kondensator ceramiczny o małej pojemności oraz elektrolityczny o większej pojemności, ponieważ każdy z nich skutecznie reaguje na inny zakres zmian.
Kondensator może też odcinać składową stałą i przepuszczać zmienny sygnał. Tak działa sprzęganie stopni wzmacniacza, wejścia audio czy części radiowej. Dzięki temu sygnał przechodzi dalej, ale nie przenosi niepożądanego napięcia stałego, które mogłoby zakłócić pracę kolejnego obwodu.
W układach czasowych kondensator ładuje się i rozładowuje przez rezystor. Ten prosty mechanizm pozwala opóźniać reakcję, generować impulsy, ustalać częstotliwość migania diody albo filtrować drgania styków przycisku. W obwodach radiowych kondensatory współpracują z cewkami i tworzą obwody rezonansowe, które wybierają określoną częstotliwość.
Gdzie kondensator pracuje w urządzeniach domowych
W silniku jednofazowym kondensator pomaga wytworzyć przesunięcie fazowe między uzwojeniami. Dzięki temu silnik może uzyskać moment rozruchowy. W zależności od konstrukcji stosuje się kondensator rozruchowy, pracujący tylko przez krótki czas, albo kondensator pracy, który pozostaje w obwodzie podczas działania silnika.
Takie rozwiązania spotyka się między innymi w wentylatorach, pompach, sprężarkach i niektórych urządzeniach warsztatowych. Jeśli silnik tylko buczy, wolno się rozpędza, zatrzymuje pod obciążeniem albo traci moc, zużyty kondensator jest jedną z możliwych przyczyn. Nie oznacza to jednak, że można wymienić go na dowolny model o podobnym wyglądzie.

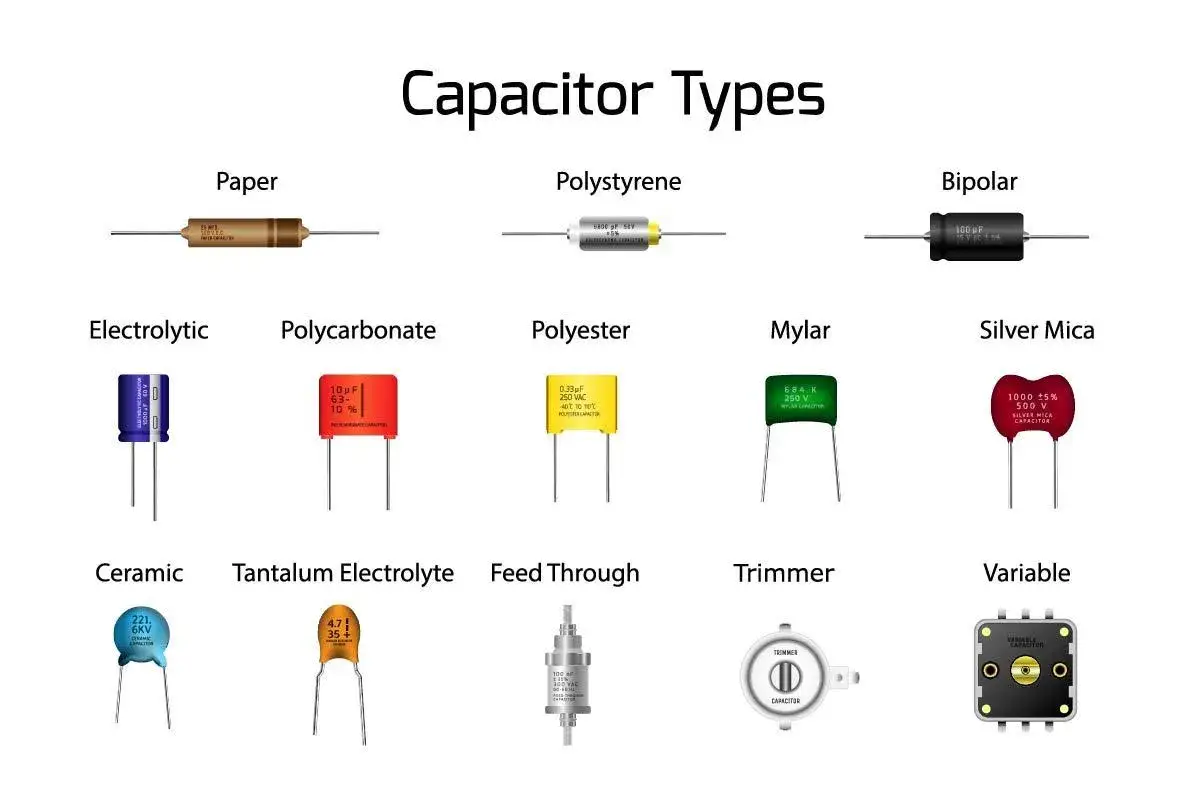

| Rodzaj kondensatora | Typowe zastosowanie | Co jest szczególnie ważne |
|---|---|---|
| Elektrolityczny | Zasilacze, wzmacniacze, układy filtrujące | Polaryzacja, pojemność, napięcie i temperatura pracy |
| Ceramiczny | Odsprzęganie, filtry, układy wysokiej częstotliwości | Stabilność parametrów i właściwości dielektryka |
| Foliowy | Silniki, audio, układy impulsowe | Praca przy napięciu przemiennym i odporność na impulsy |
| Superkondensator | Buforowanie energii i krótkie podtrzymanie zasilania | Bardzo duża pojemność, ale zwykle niskie napięcie pojedynczego elementu |
W instalacjach energetycznych większe baterie kondensatorów mogą służyć do kompensacji mocy biernej. Nie zwiększają po prostu mocy urządzenia, lecz pomagają ograniczyć niepotrzebny przepływ prądu w instalacji. To rozwiązanie projektuje się dla konkretnego obciążenia, dlatego przypadkowe podłączanie kondensatorów do domowej sieci nie jest dobrym pomysłem.
Jak dobrać kondensator do konkretnego zastosowania
Pojemność to dopiero początek. Przy wymianie sprawdzam przede wszystkim napięcie znamionowe, czyli najwyższe napięcie, przy którym element może pracować zgodnie z przeznaczeniem. Nowy kondensator powinien mieć napięcie nie niższe od oryginalnego, a w wielu układach rozsądny zapas zwiększa bezpieczeństwo.
W przypadku kondensatorów elektrolitycznych trzeba zachować polaryzację. Odwrotne podłączenie może doprowadzić do przegrzania, wycieku, a nawet rozerwania obudowy. Kondensatory foliowe i ceramiczne często nie mają biegunowości, ale nie oznacza to, że można ignorować ich napięcie, temperaturę i przeznaczenie.
W zasilaczach istotny bywa parametr ESR, czyli zastępcza rezystancja szeregowa. Zbyt duży ESR powoduje straty energii i nagrzewanie, a w praktyce może wywoływać tętnienia napięcia lub problemy z uruchamianiem urządzenia. Do układu impulsowego nie zawsze pasuje najtańszy kondensator o tej samej pojemności.
W silnikach 230 V trzeba używać kondensatorów przeznaczonych do pracy z napięciem przemiennym. Kondensator elektrolityczny z typowego zasilacza nie jest bezpiecznym zamiennikiem dla kondensatora silnikowego. Przy urządzeniach sieciowych sprawdzam także klasę bezpieczeństwa, temperaturę pracy i oznaczenia producenta.
Typowe błędy i bezpieczna wymiana
Najczęstszy błąd polega na dopasowaniu elementu wyłącznie po wyglądzie. Kondensatory o tej samej pojemności mogą różnić się napięciem, polaryzacją, ESR, dopuszczalnym prądem tętnień oraz przeznaczeniem. Identyczna pojemność nie gwarantuje zamienności.
Drugi problem to ignorowanie objawów starzenia. Spuchnięta górna część elektrolitu, wyciek, pęknięcie obudowy, nietypowe nagrzewanie lub powtarzające się restarty urządzenia wskazują, że element wymaga sprawdzenia. Brak widocznych uszkodzeń również niczego nie przesądza, bo kondensator może stracić parametry bez zewnętrznych oznak.
Przed dotknięciem elementu odłączam urządzenie od zasilania i czekam, aż układ ostygnie. Kondensator należy rozładować odpowiednim rezystorem i potwierdzić miernikiem, a nie zwierać jego wyprowadzeń śrubokrętem. Przy napięciu sieciowym, lampach błyskowych, telewizorach i dużych zasilaczach bezpieczniej zlecić pracę osobie z doświadczeniem.
Jeśli wymiana dotyczy prostego modułu niskonapięciowego, warto zrobić zdjęcie połączeń przed demontażem i sprawdzić oznaczenia na obudowie. W przypadku kondensatora elektrolitycznego pasek lub oznaczenie na obudowie zwykle wskazuje biegun ujemny, ale ostatecznie zawsze kieruję się nadrukiem płytki i dokumentacją urządzenia.
Co zapamiętać przed oceną usterki
Kondensator nie jest uniwersalnym magazynem energii ani zamiennikiem akumulatora. Jego przewaga polega na tym, że może bardzo szybko przyjąć i oddać energię, dlatego świetnie sprawdza się przy filtracji, krótkich impulsach, rozruchu silników i stabilizacji zasilania.
Gdy próbuję znaleźć przyczynę problemu, nie wymieniam go automatycznie tylko dlatego, że urządzenie działa gorzej. Sprawdzam napięcie, pojemność, temperaturę, ślady uszkodzeń i charakter usterki. Taka krótka diagnostyka często pozwala odróżnić zużyty kondensator od problemu z zasilaczem, silnikiem albo płytką sterującą.
Najważniejsza praktyczna zasada brzmi prosto: dobieraj element po funkcji, parametrach i warunkach pracy, a nie po rozmiarze czy cenie. W elektronice mały kondensator może decydować o stabilności całego urządzenia, ale niewłaściwie dobrany potrafi równie szybko stać się źródłem kolejnej awarii.
