Koło magnesowe, choć często niedoceniane i ukryte pod obudową, to prawdziwe serce wielu małych silników spalinowych. Niezależnie od tego, czy posiadasz skuter, kosiarkę, pilarkę, czy też zabytkowy motocykl, ten element odgrywa kluczową rolę zarówno w procesie zapłonu, jak i w systemie ładowania. W swojej pracy często spotykam się z pytaniami o jego funkcje i objawy awarii. Dlatego w tym artykule postaram się w przystępny sposób wyjaśnić, czym jest koło magnesowe, jak działa, dlaczego jest tak ważne i co zrobić, gdy zaczyna szwankować. Moim celem jest, abyś po lekturze zrozumiał jego działanie, zastosowania oraz potrafił rozpoznać sygnały, które mogą świadczyć o jego uszkodzeniu.
Koło magnesowe serce zapłonu i generator energii w Twoim silniku.
- Koło magnesowe wytwarza impuls elektryczny niezbędny do powstania iskry zapłonowej.
- Generuje prąd do ładowania akumulatora oraz zasilania instalacji elektrycznej pojazdu.
- Dzięki swojej masie pełni funkcję koła zamachowego, stabilizując pracę silnika.
- Posiada łopatki wentylatora, które odpowiadają za chłodzenie silników powietrzem.
- Jest kluczowym elementem w skuterach, kosiarkach, pilarkach i starszych motocyklach.
- Typowe objawy awarii to brak iskry, problemy z ładowaniem, hałas, wibracje lub ścięty klin.
Cichy bohater Twojego silnika. Jak działa i dlaczego jest tak ważne?
Koło magnesowe, często potocznie nazywane po prostu magnetem lub kołem zamachowym z wbudowanymi magnesami, to jeden z najbardziej fundamentalnych, a zarazem najmniej widocznych elementów w większości małych silników spalinowych. Mówię tu o jednostkach napędowych, które znajdziesz w skuterach, kosiarkach, pilarkach czy nawet w klasycznych motocyklach. Jego rola jest absolutnie kluczowa, ponieważ to właśnie ono inicjuje proces zapłonu, generuje prąd do zasilania instalacji elektrycznej, stabilizuje pracę silnika, a w wielu przypadkach odpowiada również za jego chłodzenie. Bez prawidłowo działającego koła magnesowego, Twój silnik po prostu nie ruszy lub będzie pracował niestabilnie.
Czym właściwie jest koło magnesowe i gdzie je znajdziesz?

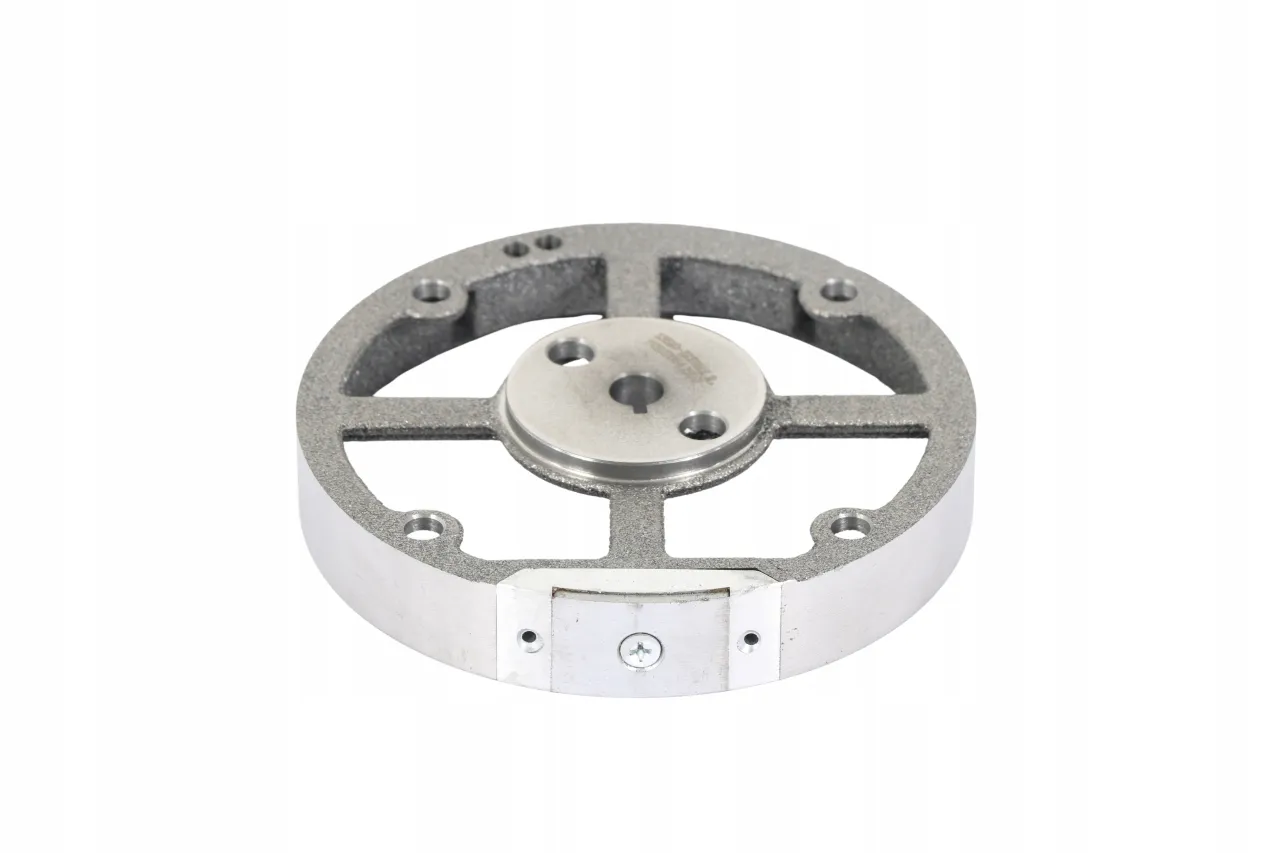

Koło magnesowe to solidny, zazwyczaj metalowy element, który jest osadzony bezpośrednio na wale korbowym silnika. Jego najbardziej charakterystyczną cechą są wbudowane na obwodzie magnesy trwałe, które są kluczowe dla jego działania. To właśnie one, obracając się wraz z wałem, wchodzą w interakcję z cewkami stojana (iskrownika), generując niezbędny prąd. Gdzie dokładnie możesz je znaleźć? Praktycznie wszędzie tam, gdzie mamy do czynienia z małym silnikiem spalinowym:
- Skutery i motorowery: Niezależnie od tego, czy jest to popularny silnik 2T, czy nowoczesny 4T, taki jak GY6 lub 139QMB, koło magnesowe jest tam obecne.
- Sprzęt ogrodniczy: Kosiarki spalinowe, piły łańcuchowe, kosy spalinowe, a nawet dmuchawy do liści wszystkie te urządzenia polegają na kole magnesowym.
- Motocykle zabytkowe: W klasykach, takich jak WSK czy Jawa, koło magnesowe było i nadal jest sercem układu zapłonowego.
- Quady (ATV) i Pocket Bike: W mniejszych pojazdach rekreacyjnych również znajdziesz ten element.
Serce układu zapłonowego: Jak obracający się magnes tworzy iskrę?
Główną i najbardziej fundamentalną funkcją koła magnesowego jest generowanie impulsu elektrycznego, który jest absolutnie niezbędny do powstania iskry na świecy zapłonowej. To fascynujące, jak prosty ruch może wywołać tak skomplikowany i precyzyjny proces. Kiedy koło magnesowe obraca się wraz z wałem korbowym, jego wbudowane magnesy mijają nieruchome cewki iskrownika, zwanego też statorem. Ten ruch i zmiana pola magnetycznego indukują w cewkach prąd elektryczny. Ten prąd jest następnie przesyłany do modułu zapłonowego, w większości nowoczesnych konstrukcji jest to moduł CDI (Capacitor Discharge Ignition), lub w starszych systemach do przerywacza. Stamtąd, już odpowiednio przetworzony, trafia do cewki zapłonowej, która zwielokrotnia napięcie, tworząc potężną iskrę na świecy.Krok po kroku: Od obrotu wału do zapłonu mieszanki
Aby lepiej zrozumieć ten proces, rozłóżmy go na czynniki pierwsze:
- Obrót koła magnesowego: Silnik uruchamia się, a koło magnesowe, zamocowane na wale korbowym, zaczyna się obracać.
- Indukcja prądu: Magnesy na kole, mijając cewki iskrownika, indukują w nich prąd elektryczny o niskim napięciu.
- Przekazanie impulsu: Ten prąd, a właściwie impuls elektryczny, jest przesyłany do modułu zapłonowego (CDI) lub, w starszych systemach, do przerywacza.
- Wzrost napięcia: Moduł CDI lub przerywacz steruje pracą cewki zapłonowej, która przekształca niskie napięcie w impuls wysokiego napięcia (nawet kilkadziesiąt tysięcy woltów).
- Powstanie iskry: Wysokie napięcie trafia do świecy zapłonowej, gdzie przeskakuje w postaci iskry między elektrodami, zapalając mieszankę paliwowo-powietrzną w cylindrze.
Rola magnesów i cewek na czym polega zjawisko indukcji?
Cały ten proces opiera się na fundamentalnym zjawisku fizycznym indukcji elektromagnetycznej. Magnesy na kole magnesowym generują pole magnetyczne. Kiedy koło się obraca, to pole magnetyczne dynamicznie zmienia się w pobliżu nieruchomych cewek stojana. Zgodnie z prawem indukcji Faradaya, ta zmiana pola magnetycznego wywołuje powstanie (indukcję) prądu elektrycznego w przewodach cewek. Im szybciej koło się obraca, tym szybciej zmienia się pole magnetyczne, a co za tym idzie, tym większy prąd jest indukowany. To właśnie ten prąd jest siłą napędową całego układu zapłonowego.
Koło magnesowe w systemie CDI a w klasycznym zapłonie "na platynki"
Choć podstawowa funkcja koła magnesowego generowanie impulsu pozostaje taka sama, jego rola nieco różni się w zależności od typu układu zapłonowego. W nowoczesnych systemach CDI, koło magnesowe dostarcza impuls do elektronicznego modułu, który precyzyjnie steruje momentem zapłonu. Moduł CDI jest bezobsługowy i zapewnia stabilną iskrę w szerokim zakresie obrotów. Natomiast w starszych, klasycznych zapłonach "na platynki" (z przerywaczem), impuls z koła magnesowego był przekazywany do styków przerywacza, które mechanicznie otwierały i zamykały obwód cewki zapłonowej. Był to system bardziej podatny na zużycie i wymagający regularnej regulacji, ale koło magnesowe wciąż było jego nieodzownym elementem.
Więcej niż tylko zapłon: Ukryte zadania koła magnesowego
Jak już wspomniałem, koło magnesowe to nie tylko generator iskry. To naprawdę wszechstronny komponent, który pełni kilka innych, równie istotnych funkcji dla prawidłowej i stabilnej pracy silnika. Często są to zadania niedoceniane, a jednak bez nich silnik nie mógłby funkcjonować efektywnie. Przyjrzyjmy się im bliżej.
Funkcja #1: Stabilna praca silnika dzięki efektowi koła zamachowego
Jedną z kluczowych ról koła magnesowego jest jego funkcja jako koła zamachowego. Dzięki swojej masie, koło to magazynuje energię kinetyczną podczas suwu pracy silnika (kiedy tłok jest popychany w dół przez rozprężające się gazy). Ta zmagazynowana energia jest następnie oddawana w kolejnych suwach, które nie generują mocy ssaniu, sprężaniu i wydechu. Bez tej akumulacji energii silnik pracowałby bardzo nierówno, a jego obroty gwałtownie spadałyby i rosły. Koło zamachowe wygładza te pulsacje, zapewniając znacznie płynniejszą i bardziej stabilną pracę silnika, szczególnie na niskich obrotach.
Funkcja #2: Generator prądu skąd bierze się zasilanie świateł i ładowanie akumulatora?
W wielu pojazdach, takich jak skutery czy motocykle, koło magnesowe pełni również rolę mini-alternatora. Oprócz cewek zapłonowych, w pobliżu koła magnesowego znajdują się dodatkowe cewki cewki ładowania. Kiedy magnesy na kole obracają się, indukują w tych cewkach prąd elektryczny. Ten prąd, po przetworzeniu przez regulator napięcia, jest wykorzystywany do dwóch głównych celów: ładowania akumulatora oraz zasilania całej instalacji elektrycznej pojazdu, w tym oświetlenia, klaksonu, kierunkowskazów czy wskaźników. Dzięki temu Twój pojazd ma energię nie tylko do jazdy, ale także do wszystkich systemów pokładowych.

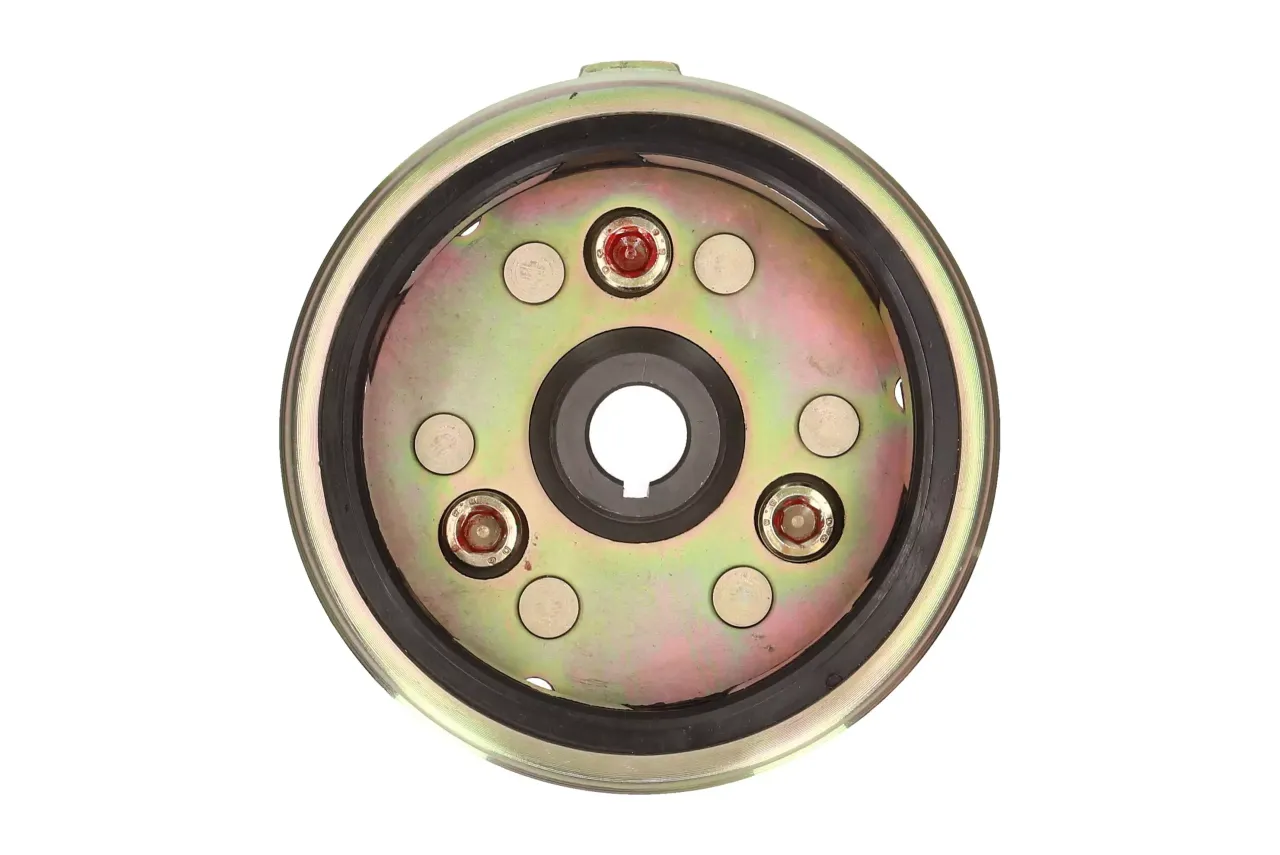

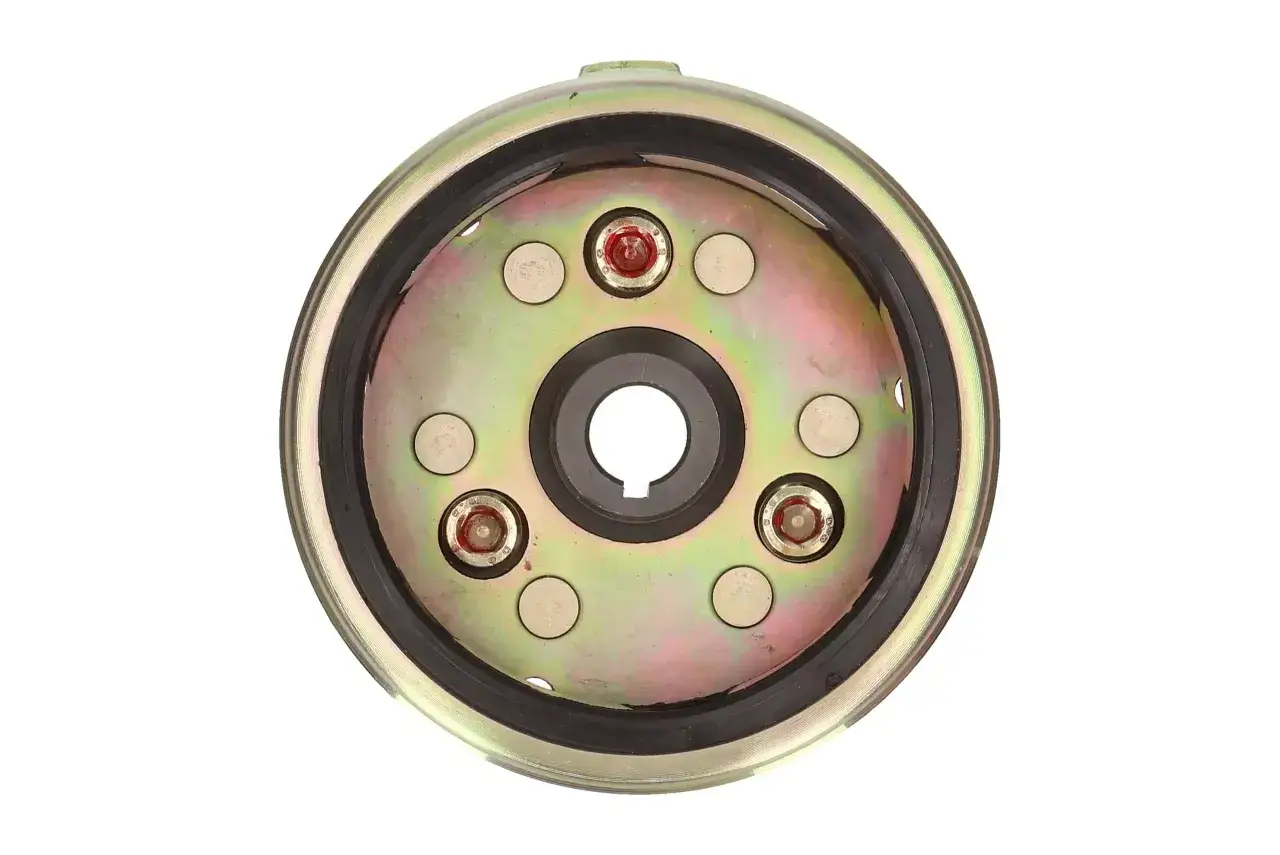

Funkcja #3: Niezbędne chłodzenie jak łopatki na kole chronią silnik przed przegrzaniem?
W wielu silnikach chłodzonych powietrzem, zwłaszcza tych mniejszych, takich jak w kosiarkach, skuterach czy pilarkach, koło magnesowe ma jeszcze jedną, niezwykle ważną funkcję chłodzenie silnika. Na jego zewnętrznej powierzchni, lub bezpośrednio za nim, umieszczone są specjalnie wyprofilowane łopatki wentylatora. Kiedy koło magnesowe obraca się z dużą prędkością, te łopatki działają jak turbina, wymuszając intensywny przepływ powietrza. Powietrze to jest kierowane na cylinder i głowicę silnika, skutecznie odprowadzając nadmiar ciepła i zapobiegając przegrzewaniu się jednostki. Bez tego mechanizmu chłodzenia, silnik szybko osiągnąłby krytyczną temperaturę, prowadząc do poważnych uszkodzeń.
Zastosowanie w praktyce: Gdzie koło magnesowe jest niezastąpione?
Po omówieniu wszystkich funkcji koła magnesowego, warto podsumować, gdzie dokładnie ten wszechstronny element znajduje swoje zastosowanie. Jak już wiemy, jest on obecny w szerokiej gamie urządzeń i pojazdów, od tych, których używamy na co dzień w ogrodzie, po środki transportu. Jego uniwersalność i niezawodność sprawiają, że jest to komponent niezastąpiony w wielu dziedzinach.
W skuterach i motorowerach napęd dla jednośladów 2T i 4T
W świecie jednośladów, zwłaszcza tych mniejszych, takich jak skutery i motorowery, koło magnesowe jest absolutnym standardem. Niezależnie od tego, czy mamy do czynienia z dynamicznym silnikiem dwusuwowym (2T), czy bardziej ekonomicznym czterosuwowym (4T), jak choćby popularne jednostki GY6 czy 139QMB, koło magnesowe jest kluczowym elementem. Odpowiada za dostarczanie iskry do świecy zapłonowej, a także za generowanie prądu do zasilania świateł, ładowania akumulatora i innych elektronicznych systemów, bez których współczesny skuter nie mógłby funkcjonować.
W sprzęcie ogrodniczym moc dla kosiarek, pił i kos spalinowych
Sprzęt ogrodniczy to kolejna kategoria, w której koło magnesowe odgrywa niezastąpioną rolę. Kosiarki spalinowe, piły łańcuchowe, kosy spalinowe, a nawet dmuchawy do liści wszystkie te urządzenia polegają na precyzyjnym zapłonie i stabilnej pracy silnika, za którą w dużej mierze odpowiada właśnie koło magnesowe. W tych zastosowaniach często widać również jego funkcję chłodzącą, dzięki łopatkom wentylatora, które chronią silnik przed przegrzaniem podczas intensywnej pracy.
W klasycznych motocyklach i quadach od WSK po małe ATV
Dla miłośników motoryzacji zabytkowej koło magnesowe to element doskonale znany. W motocyklach takich jak legendarna WSK czy Jawa, magneto było sercem układu zapłonowego opartego na przerywaczu. Dziś wielu właścicieli tych klasyków decyduje się na modernizację, montując bezobsługowe zestawy zapłonowe CDI, które często zawierają nowe, zoptymalizowane koło magnesowe. Podobnie jest w przypadku mniejszych quadów (ATV) i pocket bike'ów, gdzie ten element również zapewnia niezawodny zapłon i zasilanie podstawowych systemów.
Kiedy koło magnesowe zawodzi? Najczęstsze objawy awarii
Nawet tak solidny i z pozoru prosty element jak koło magnesowe może ulec awarii. Problemy z nim mogą prowadzić do bardzo frustrujących usterek, które często uniemożliwiają uruchomienie silnika lub znacząco pogarszają jego pracę. Z mojego doświadczenia wynika, że rozpoznanie typowych objawów jest kluczowe do szybkiej diagnostyki i uniknięcia dalszych, poważniejszych uszkodzeń. Oto najczęstsze sygnały, że Twoje koło magnesowe może wymagać uwagi.
Silnik nie odpala? To może być brak iskry
Najbardziej oczywistym i najczęstszym objawem uszkodzenia koła magnesowego jest brak iskry lub jej znaczne osłabienie, co w konsekwencji uniemożliwia uruchomienie silnika. Jeśli silnik kręci, ale nie "łapie", a po wykręceniu świecy i sprawdzeniu nie widać iskry (lub jest ona bardzo słaba), koło magnesowe jest jednym z pierwszych elementów, które należy sprawdzić. Przyczyną może być rozmagnesowanie się magnesów (choć w nowoczesnych konstrukcjach jest to rzadkość), ich mechaniczne uszkodzenie, a w najgorszym wypadku ich odklejenie się od korpusu koła. Bez odpowiedniego impulsu z magnesów, cewki nie wytworzą prądu, a świeca nie zapali mieszanki.
Nierówna praca, hałas i wibracje sygnały, których nie wolno ignorować
Jeśli zauważysz, że silnik pracuje nierówno, towarzyszą mu nietypowe hałasy (stukanie, szuranie) lub wyczuwalne wibracje, może to również wskazywać na problem z kołem magnesowym. Najczęściej przyczyną jest odklejenie się jednego lub więcej magnesów od korpusu koła albo jego mechaniczne uszkodzenie, na przykład pęknięcie. Takie uszkodzenie prowadzi do niewyważenia koła, które podczas obrotów generuje wibracje i hałas. To sygnał alarmowy, którego absolutnie nie wolno ignorować! Odklejone fragmenty magnesów mogą zniszczyć stojan (iskrownik), a nawet dostać się do wnętrza silnika, powodując katastrofalne uszkodzenia.
Problemy z ładowaniem i oświetleniem dlaczego warto sprawdzić magneto?
Pamiętasz, że koło magnesowe odpowiada również za generowanie prądu do ładowania akumulatora i zasilania instalacji elektrycznej? Jeśli więc Twój akumulator szybko się rozładowuje, światła są słabe, a rozruch silnika staje się problematyczny, warto sprawdzić magneto. Przyczyną może być uszkodzenie cewek ładowania, które znajdują się na stojanie, ale również rozmagnesowanie lub uszkodzenie magnesów na samym kole. Bez prawidłowego pola magnetycznego, cewki nie będą w stanie wytworzyć wystarczającej ilości prądu, co przełoży się na problemy z całym systemem elektrycznym pojazdu.

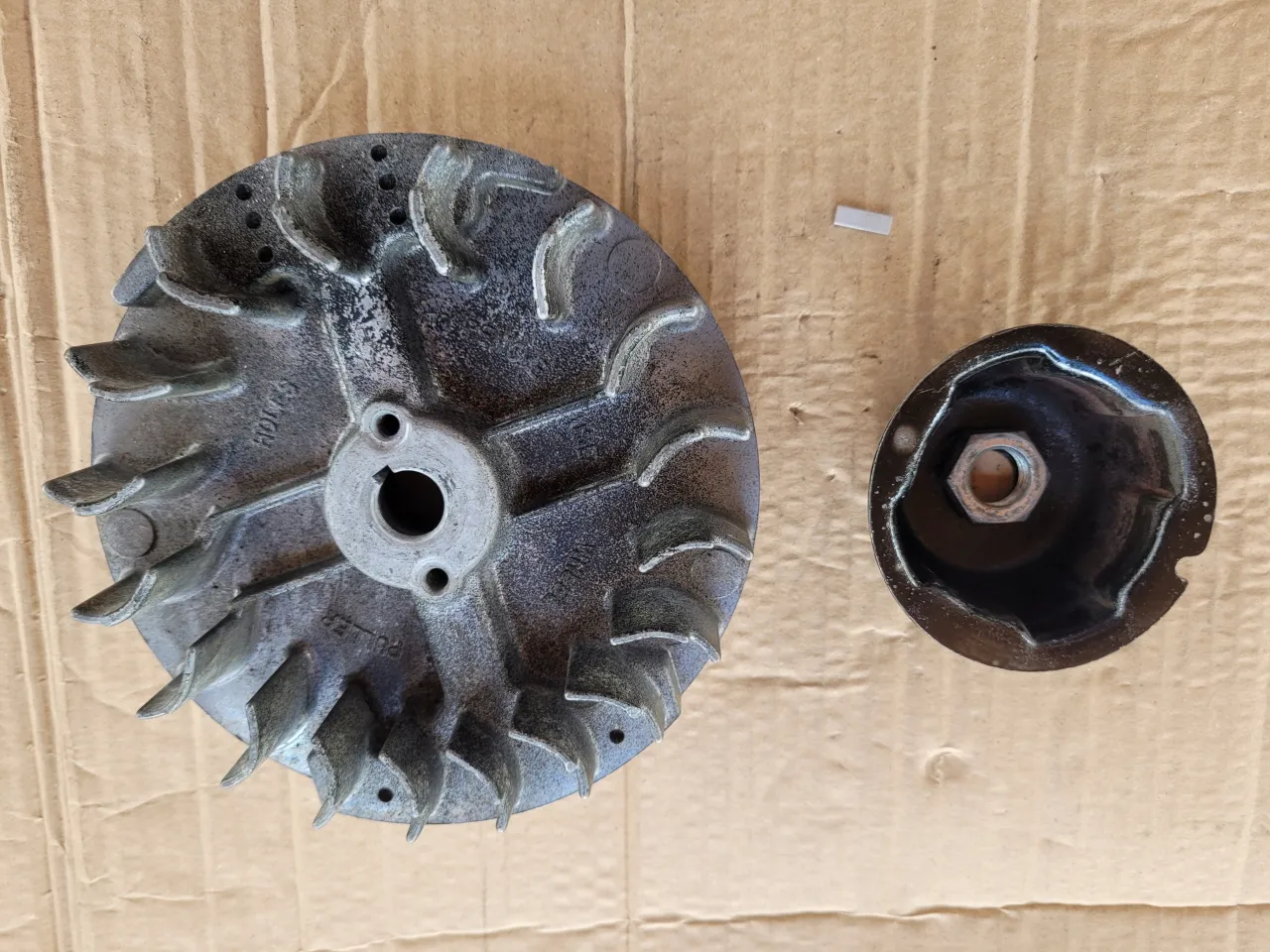

Ścięty klin niepozorna przyczyna poważnych problemów
Klin, choć mały i niepozorny, pełni niezwykle ważną funkcję ustala precyzyjną pozycję koła magnesowego na wale korbowym. Dzięki niemu koło jest zawsze ustawione pod odpowiednim kątem względem czujnika położenia wału i cewek, co gwarantuje prawidłowy moment zapłonu. Co się dzieje, gdy klin zostanie ścięty? Najczęściej dochodzi do tego w wyniku nagłego, gwałtownego zatrzymania silnika, na przykład gdy nóż kosiarki uderzy w twardą przeszkodę. Ścięty klin powoduje, że koło magnesowe obraca się swobodnie na wale, a kąt wyprzedzenia zapłonu zostaje przestawiony. Efekt? Silnik nie odpala, pracuje nierówno, "strzela" lub całkowicie odmawia posłuszeństwa. To jedna z częstszych przyczyn problemów z zapłonem, którą łatwo przeoczyć bez demontażu koła.
Diagnostyka i wymiana co musisz wiedzieć?
Gdy już zdiagnozujesz potencjalny problem z kołem magnesowym, naturalnie pojawia się pytanie: co dalej? Czy można je naprawić, czy konieczna jest wymiana? Jak się do tego zabrać? W tym segmencie postaram się przekazać Ci praktyczne wskazówki dotyczące diagnostyki i procesu wymiany, abyś wiedział, czego się spodziewać i jak przygotować się do ewentualnej interwencji.
Czy można naprawić uszkodzone koło magnesowe?
Niestety, w większości przypadków naprawa uszkodzonego koła magnesowego jest nieopłacalna lub wręcz niemożliwa. Jeśli doszło do mechanicznego uszkodzenia, takiego jak pęknięcie korpusu, odklejenie się lub rozkruszenie magnesów, jedynym sensownym rozwiązaniem jest wymiana na nowe. Magnesy w kole są precyzyjnie zamocowane i wyważone, a próby ich ponownego klejenia rzadko kończą się sukcesem i mogą prowadzić do ponownych awarii, a nawet uszkodzenia innych elementów silnika. Podobnie w przypadku rozmagnesowania regeneracja magnesów jest skomplikowana i zazwyczaj przewyższa koszt nowego elementu. Dlatego, jeśli masz poważne uszkodzenia, postaw na sprawdzone, nowe koło.
Jak sprawdzić stan koła magnesowego i klina?
Dokładna inspekcja wizualna jest pierwszym krokiem w diagnostyce. Oto, na co zwrócić uwagę:
- Odkręć osłonę: Zazwyczaj koło magnesowe jest ukryte pod plastikową lub metalową osłoną. Po jej zdjęciu uzyskasz dostęp do koła.
- Sprawdź magnesy: Dokładnie obejrzyj magnesy na obwodzie koła. Czy wszystkie są na swoim miejscu? Czy żaden nie jest pęknięty, odklejony lub widocznie uszkodzony? Nawet niewielkie pęknięcie może świadczyć o poważnym problemie.
- Oceń korpus koła: Szukaj pęknięć, odkształceń lub śladów uderzeń na samym korpusie koła.
- Sprawdź luz: Spróbuj delikatnie poruszać kołem w osi wału korbowego. Nie powinno być żadnego wyczuwalnego luzu.
- Inspekcja klina (po zdjęciu koła): Dopiero po zdjęciu koła magnesowego uzyskasz dostęp do klina. Sprawdź, czy jest on nienaruszony, czy nie ma śladów ścięcia, zgniecenia lub odkształcenia. Klin powinien być idealnie dopasowany do rowka na wale i w kole.
Wymiana krok po kroku dlaczego specjalny ściągacz jest niezbędny?
Wymiana koła magnesowego to czynność, którą można wykonać samodzielnie, ale wymaga ona odpowiedniego narzędzia. Kluczowym elementem jest specjalistyczny ściągacz do koła magnesowego. Bez niego demontaż jest niezwykle trudny i grozi uszkodzeniem zarówno samego koła, jak i wału korbowego czy cewek. Koło jest zazwyczaj bardzo mocno osadzone na stożku wału, a próby podważania go śrubokrętem lub młotkowanie mogą skończyć się kosztowną awarią. Oto ogólne kroki:
- Zabezpiecz wał: Przed odkręceniem centralnej nakrętki, zablokuj wał korbowy, aby się nie obracał. Możesz użyć blokady tłoka lub specjalnego narzędzia do blokowania koła magnesowego.
- Odkręć nakrętkę: Odkręć centralną nakrętkę mocującą koło magnesowe.
- Użyj ściągacza: Wkręć ściągacz w gwint koła magnesowego i dokręcaj jego centralną śrubę. Ściągacz bezpiecznie i równomiernie zepchnie koło z wału. To jest absolutnie kluczowy moment nie próbuj tego bez ściągacza!
- Sprawdź klin: Po zdjęciu koła, sprawdź stan klina. Jeśli jest uszkodzony, wymień go na nowy.
- Oczyść stożek wału: Dokładnie oczyść stożek wału korbowego i wewnętrzny stożek nowego koła magnesowego.
- Zamontuj nowe koło: Załóż nowy klin, a następnie ostrożnie nasuń nowe koło magnesowe na wał.
- Dokręć nakrętkę: Dokręć centralną nakrętkę z odpowiednim momentem obrotowym, zgodnie z instrukcją producenta silnika.
Czy wiesz, że...? Koło magnesowe w tuningu i modernizacji
Poza standardowymi zastosowaniami i naprawami, koło magnesowe odgrywa również pewną rolę w świecie tuningu i modernizacji silników. To obszar, w którym świadome modyfikacje tego elementu mogą wpłynąć na charakterystykę pracy jednostki napędowej, a także poprawić jej niezawodność i osiągi. Jako Emilia Adamska, często obserwuję, jak entuzjaści mechaniki wykorzystują te możliwości.
"Lekkie" vs "ciężkie" koło magnesowe jak wpływa na charakterystykę silnika?
W tuningu często spotykamy się z koncepcją "lekkiego" i "ciężkiego" koła magnesowego. Lżejsze koło magnesowe, o mniejszej masie, ma mniejszą bezwładność. Oznacza to, że silnik może szybciej wkręcać się na obroty i dynamiczniej reagować na dodanie gazu. Jest to pożądane w sportowych zastosowaniach, gdzie liczy się błyskawiczna reakcja. Z drugiej strony, "cięższe" koło magnesowe, o większej masie, magazynuje więcej energii kinetycznej. Co prawda silnik wolniej wkręca się na obroty, ale za to jego praca jest znacznie stabilniejsza, szczególnie na niskich obrotach, a moment obrotowy może być odczuwalnie lepszy w dolnym zakresie. Wybór zależy od przeznaczenia pojazdu i preferencji kierowcy.
Przeczytaj również: Pamięć RAM: Do czego służy? Klucz do szybkiego komputera w 2026
Modernizacja zapłonu w klasykach dlaczego zestawy CDI z nowym magnetem są tak popularne?
Właściciele klasycznych motocykli, takich jak wspomniana już WSK 125, często borykają się z problemami związanymi z przestarzałym układem zapłonowym opartym na przerywaczu. Jest on podatny na zużycie, wymaga regularnej regulacji i nie zawsze zapewnia stabilną iskrę. Dlatego tak dużą popularnością cieszą się zestawy do konwersji zapłonu z przerywacza na bezobsługowy system CDI. Co ciekawe, wiele z tych zestawów zawiera również nowe koło magnesowe, często zoptymalizowane pod kątem współpracy z nowoczesnym modułem CDI. Taka modernizacja nie tylko eliminuje konieczność częstych regulacji, ale także poprawia niezawodność, stabilność pracy silnika i często ułatwia rozruch. To doskonałe rozwiązanie, które pozwala cieszyć się klasycznym pojazdem bez frustracji związanych z jego wiekowym układem zapłonowym.
