Tester zasilaczy komputerowych klucz do bezpiecznej diagnostyki i ochrony Twojego sprzętu
- Weryfikuje poprawne napięcia (+12V, +5V, +3.3V) dostarczane przez zasilacz do podzespołów komputera.
- Chroni drogie komponenty (procesor, karta graficzna, płyta główna) przed uszkodzeniem spowodowanym niestabilnym zasilaniem.
- Jest niezbędny przy składaniu nowego komputera, diagnozowaniu niestabilności systemu oraz przed użyciem używanego zasilacza.
- Wskazuje usterki za pomocą wyświetlacza LCD, diod LED lub sygnałów dźwiękowych, informując o przekroczeniu normy ATX.
- Pozwala na szybkie wykrycie problemów z zasilaniem, zanim doprowadzą do poważniejszych awarii lub kosztownych napraw.
Rola zasilacza (PSU) więcej niż tylko dostarczanie prądu
Zasilacz, znany również jako Power Supply Unit (PSU), to jeden z najważniejszych, a jednocześnie najczęściej niedocenianych komponentów w każdym komputerze. Jego rola wykracza daleko poza samo dostarczanie prądu. Zasilacz odpowiada za stabilizację napięć i dystrybucję odpowiednich wartości elektrycznych do wszystkich podzespołów Twojego PC. To on przetwarza prąd zmienny z gniazdka na prąd stały o różnych napięciach (+12V, +5V, +3.3V), które są niezbędne do prawidłowego działania procesora, karty graficznej, płyty głównej, dysków i innych elementów. Bez stabilnego i czystego zasilania, nawet najdroższe komponenty nie będą działać poprawnie, a co gorsza, mogą ulec uszkodzeniu. To właśnie dlatego uważam, że jego kondycja jest absolutnie kluczowa dla długowieczności i stabilności całego systemu.
Czym grozi awaria zasilacza? Potencjalne uszkodzenia drogich podzespołów
Niestabilny lub uszkodzony zasilacz to tykająca bomba zegarowa dla Twojego komputera. Niewłaściwe napięcia zbyt niskie lub zbyt wysokie, a także ich wahania mogą prowadzić do nieodwracalnych uszkodzeń drogich podzespołów. Procesor (CPU), karta graficzna (GPU), płyta główna (Motherboard), a także dyski twarde (HDD/SSD) i pamięć RAM są niezwykle wrażliwe na jakość dostarczanego prądu. Wyobraź sobie, że kupujesz nową, potężną kartę graficzną za kilka tysięcy złotych, a wadliwy zasilacz w ciągu kilku tygodni doprowadza do jej awarii. Koszty wymiany tych komponentów są ogromne, często przewyższają cenę samego zasilacza. Dlatego prewencja i szybka diagnostyka są tak ważne.
Kiedy należy podejrzewać problemy z zasilaniem? Pierwsze niepokojące objawy
Zanim dojdzie do poważnej awarii, zasilacz często daje o sobie znać poprzez szereg niepokojących objawów. W mojej praktyce zawsze zwracam uwagę na te sygnały, ponieważ mogą one świadczyć o zbliżającym się problemie. Oto najczęstsze z nich:
- Komputer nie reaguje na przycisk zasilania: To jeden z najbardziej oczywistych sygnałów, że zasilacz może być martwy lub poważnie uszkodzony.
- Nagłe, losowe restarty lub wyłączanie się komputera: Dzieje się tak zwłaszcza pod obciążeniem, np. podczas grania w wymagające gry. Zasilacz nie jest w stanie dostarczyć wystarczającej mocy lub stabilnych napięć.
- Pojawianie się "Blue Screen of Death" (BSOD): Częste, niewyjaśnione "niebieskie ekrany śmierci" mogą być spowodowane niestabilnym zasilaniem, które prowadzi do błędów systemowych.
- Dziwne dźwięki (piski, buczenie) dochodzące z zasilacza: Mogą wskazywać na zużyte kondensatory lub inne problemy wewnętrzne.
- Zapach spalenizny z okolic zasilacza: To sygnał alarmowy, którego absolutnie nie wolno ignorować. Natychmiast odłącz komputer od zasilania!
- Niestabilna praca wentylatorów lub migotanie podświetlenia LED w obudowie: Wahania napięć mogą wpływać na pracę wentylatorów, sprawiając, że kręcą się nieregularnie, lub powodować migotanie oświetlenia RGB.

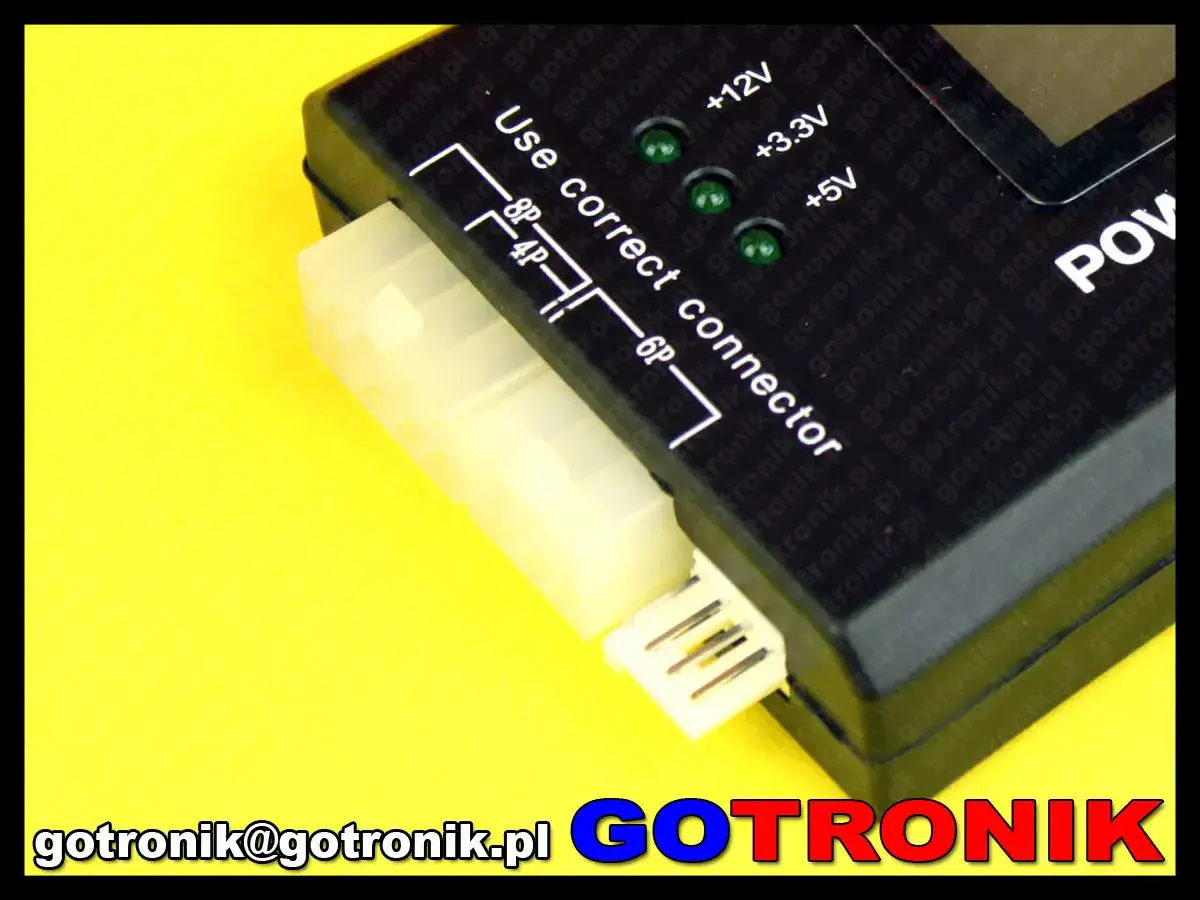

Tester zasilaczy Twój osobisty diagnosta sprzętowy
Do czego dokładnie służy tester zasilaczy? Główne zadanie w pigułce
Tester zasilaczy to specjalistyczne urządzenie diagnostyczne, którego głównym zadaniem jest weryfikacja poprawności działania zasilacza komputerowego (PSU). Mówiąc prościej, pozwala on sprawdzić, czy zasilacz dostarcza odpowiednie i stabilne napięcia do wszystkich podłączonych komponentów. Jego rola jest dwojaka: diagnostyczna w szybkim wykrywaniu usterek, gdy już pojawią się problemy, oraz prewencyjna w zapobieganiu uszkodzeniom drogich podzespołów, zanim dojdzie do awarii. To małe, ale niezwykle przydatne narzędzie, które każdy entuzjasta komputerowy, a nawet przeciętny użytkownik, powinien mieć w swoim arsenale.
Jak działa to proste urządzenie? Podstawy pomiaru napięć
Działanie testera zasilaczy jest zaskakująco proste, ale bardzo efektywne. Po podłączeniu kluczowych złącz zasilacza do testera, urządzenie symuluje obciążenie, które jest zbliżone do tego, jakie zasilacz napotyka w komputerze. Następnie mierzy napięcia na poszczególnych liniach (+12V, +5V, +3.3V) i sygnał Power Good (PG). Wyniki tych pomiarów są prezentowane na wyświetlaczu LCD (w przypadku bardziej zaawansowanych modeli) lub sygnalizowane za pomocą diod LED. Jeśli napięcia mieszczą się w normie ATX, tester zazwyczaj sygnalizuje to pozytywnie. Jeśli jednak wartości odbiegają od normy, uruchamia alarm dźwiękowy i/lub wizualny, informując o problemie.
Kluczowe parametry, które sprawdzisz: linie +12V, +5V, +3. 3V i sygnał Power Good (PG)
Tester zasilaczy pozwala na precyzyjne sprawdzenie kluczowych linii napięciowych, które są fundamentem stabilnej pracy komputera. Oto, co dokładnie mierzy:
- Linia +12V: Jest to najważniejsza linia, zasilająca najbardziej prądożerne komponenty, takie jak procesor (CPU) i karta graficzna (GPU). Stabilność napięcia +12V jest absolutnie krytyczna dla wydajności i stabilności systemu, zwłaszcza pod obciążeniem.
- Linia +5V: Odpowiada za zasilanie wielu komponentów na płycie głównej, a także dysków twardych (HDD/SSD) i portów USB. Jej stabilność jest ważna dla poprawnego działania urządzeń peryferyjnych i ogólnej pracy systemu.
- Linia +3.3V: Zapewnia zasilanie dla płyty głównej, pamięci RAM i niektórych innych układów. Jest to napięcie o niższej wartości, ale równie istotne dla integralności danych i poprawnego startu systemu.
- Sygnał Power Good (PG): To nie napięcie, lecz sygnał logiczny, który informuje płytę główną, że zasilacz jest gotowy do pracy, a wszystkie napięcia są stabilne i mieszczą się w normie. Jego prawidłowa wartość (zazwyczaj od 100 do 500 ms) jest kluczowa dla stabilnego startu komputera. Jeśli sygnał PG jest nieprawidłowy, komputer może w ogóle się nie uruchomić lub doświadczać problemów ze stabilnością już na etapie bootowania.
Kiedy tester zasilaczy jest absolutnie niezbędny?
Z mojego doświadczenia wynika, że są sytuacje, w których posiadanie testera zasilaczy jest nie tylko wygodne, ale wręcz absolutnie niezbędne. To inwestycja, która może uchronić Cię przed znacznie większymi wydatkami.
Scenariusz 1: Komputer "umarł" i nie chce się uruchomić
To klasyczny scenariusz. Naciskasz przycisk zasilania, a komputer nie reaguje zero światełek, zero wiatraków, kompletna cisza. W takiej sytuacji tester zasilaczy jest pierwszym narzędziem, po które powinieneś sięgnąć. Pozwala on szybko zdiagnozować, czy przyczyną braku uruchamiania się komputera jest faktycznie zasilacz. Jeśli tester pokaże nieprawidłowe napięcia lub brak sygnału Power Good, masz winowajcę. To oszczędza czas i eliminuje konieczność wymiany innych komponentów "na ślepo".
Scenariusz 2: Tajemnicze restarty i niestabilna praca systemu
Twój komputer losowo się restartuje, zawiesza, a może często widzisz "Blue Screen of Death" (BSOD)? Dzieje się to zwłaszcza pod obciążeniem, np. podczas grania lub renderowania wideo? To silne sygnały, że problemem mogą być niestabilne napięcia dostarczane przez zasilacz. Tester pozwoli Ci zidentyfikować, czy napięcia na kluczowych liniach są poza dopuszczalną tolerancją, nawet jeśli zasilacz "działa" i komputer się uruchamia. Wykrycie takich wahań to klucz do stabilnej pracy systemu i zapobiegania uszkodzeniom.
Scenariusz 3: Składasz nowy zestaw komputerowy dlaczego warto zacząć od testu PSU?
Składanie nowego komputera to ekscytujące doświadczenie. Jednak nawet nowe zasilacze, prosto z pudełka, mogą być wadliwe. Wyobraź sobie, że podłączasz wszystkie nowe, drogie komponenty, a wadliwy zasilacz uszkadza je już przy pierwszym uruchomieniu. Brzmi jak koszmar, prawda? Dlatego zawsze gorąco polecam przetestowanie nowego zasilacza przed jego montażem. To prosty, prewencyjny krok, który może uchronić Cię przed ogromnymi stratami finansowymi i frustracją.
Scenariusz 4: Kupujesz używany zasilacz nie ryzykuj, sprawdź go!
Zakup używanego zasilacza to zawsze pewne ryzyko. Nigdy nie masz pewności, jak był eksploatowany i w jakim jest stanie. Bez testera, montaż takiego zasilacza to loteria, w której stawką są Twoje pozostałe podzespoły. Sprawdzenie używanego zasilacza testerem jest absolutnie konieczne, aby upewnić się co do jego sprawności i stabilności napięć. To pozwoli Ci uniknąć zakupu wadliwego sprzętu, który mógłby uszkodzić resztę konfiguracji i narazić Cię na dodatkowe koszty.
Jak poprawnie używać testera zasilaczy? Poradnik krok po kroku
Użycie testera zasilaczy jest proste, ale wymaga przestrzegania kilku zasad bezpieczeństwa i poprawnej kolejności działań. Jako ekspertka w tej dziedzinie, zawsze podkreślam, że ostrożność to podstawa.
Przygotowanie do testu: bezpieczeństwo przede wszystkim
Zanim zaczniesz, upewnij się, że zasilacz jest całkowicie odłączony od prądu. Wyciągnij wtyczkę z gniazdka! Pracuj w suchym środowisku, aby uniknąć ryzyka porażenia prądem. Pamiętaj, że wewnątrz zasilacza mogą znajdować się naładowane kondensatory, nawet po odłączeniu od sieci, dlatego zawsze manipuluj złączami ostrożnie i unikaj dotykania wewnętrznych komponentów zasilacza.
Podłączanie kluczowych wtyczek: ATX 24-pin, CPU, PCIe, SATA
Aby uzyskać pełną diagnozę, musisz podłączyć do testera wszystkie kluczowe wtyczki zasilacza. Oto jak to zrobić krok po kroku:
- Główne złącze ATX 24-pin: To najważniejsze złącze, które zasila płytę główną. Podłącz je do odpowiedniego gniazda w testerze. Jest ono zazwyczaj oznaczone jako "ATX" lub "24-pin".
- Złącze zasilania procesora (CPU) 4/8-pin: Podłącz je do gniazda oznaczonego jako "CPU" lub "P4/P8". Jest to kluczowe dla sprawdzenia linii +12V, która zasila procesor.
- Złącza zasilania kart graficznych (PCIe) 6/8-pin: Jeśli zasilacz posiada takie złącza, podłącz je do gniazd oznaczonych jako "PCI-E" lub "VGA". Pozwoli to na weryfikację stabilności linii +12V, która zasila kartę graficzną.
- Złącza zasilania dysków i napędów (SATA): Podłącz przynajmniej jedno złącze SATA do gniazda "SATA" w testerze. Sprawdzi to linie +5V i +12V, które zasilają dyski.
- Złącza Molex (opcjonalnie): Jeśli tester posiada gniazdo Molex, a zasilacz ma takie złącza, możesz je podłączyć. Sprawdzą one linie +5V i +12V.
Upewnij się, że wszystkie wtyczki są solidnie i poprawnie wpięte. Po podłączeniu wszystkich niezbędnych złącz, podłącz zasilacz do gniazdka i włącz go.

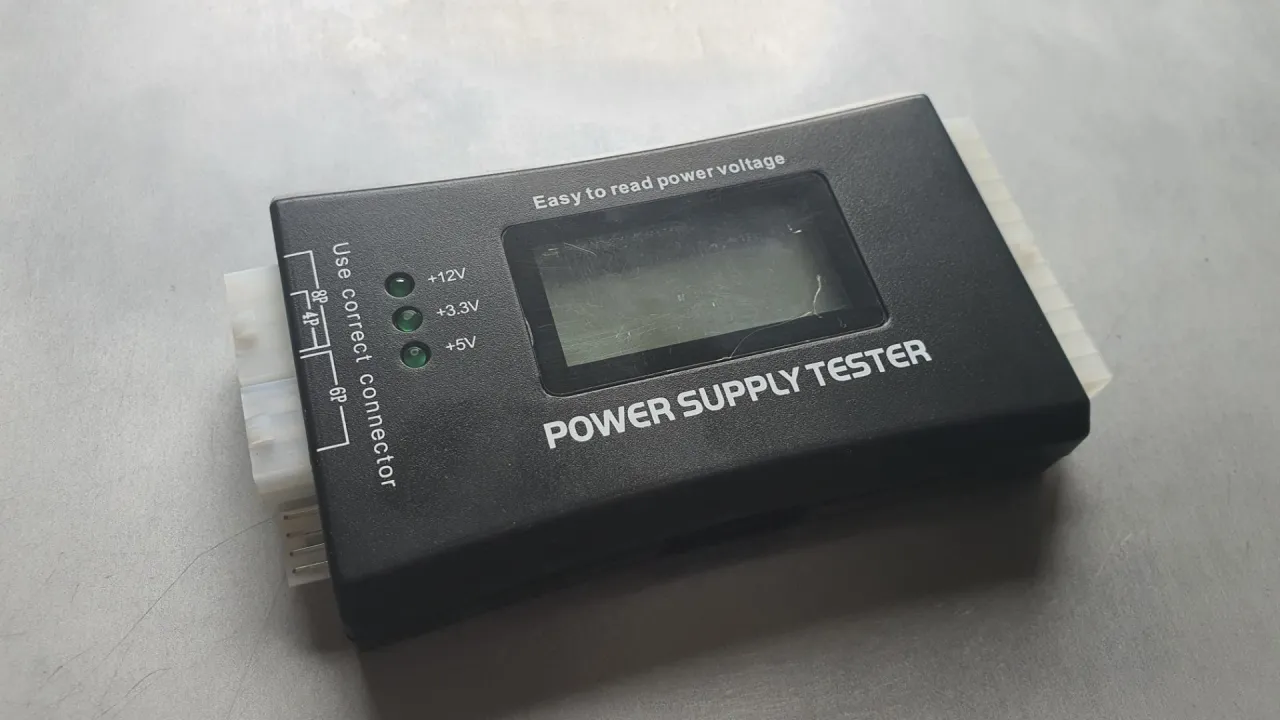

Odczytywanie wyników z wyświetlacza LCD co oznaczają poszczególne wartości?
Po włączeniu zasilacza, na wyświetlaczu LCD testera powinny pojawić się odczyty napięć. Tester zazwyczaj pokazuje napięcia dla każdej linii: +12V1, +12V2 (jeśli zasilacz ma wiele linii 12V), +5V, +3.3V oraz wartość sygnału Power Good (PG). Zwracaj uwagę na to, czy wyświetlane wartości są stabilne i mieszczą się w dopuszczalnej tolerancji. Na przykład, dla linii +12V, prawidłowe odczyty powinny oscylować wokół 12.00V. Dopuszczalne są niewielkie wahania, ale duże odchylenia (np. poniżej 11.4V lub powyżej 12.6V) wskazują na problem.
Sygnały alarmowe, których nie możesz zignorować: dźwięk i komunikaty błędów
Testery zasilaczy są zaprojektowane tak, aby jasno sygnalizować problemy. Jeśli usłyszysz ciągły sygnał dźwiękowy lub zobaczysz na wyświetlaczu komunikaty takie jak "LL" (Low Level, napięcie zbyt niskie) lub "HH" (High Level, napięcie zbyt wysokie), oznacza to, że zasilacz nie działa prawidłowo. Te sygnały alarmowe są krytyczne i nie możesz ich ignorować. Wskazują one na poważną awarię, która może zagrażać Twoim podzespołom. W takiej sytuacji natychmiast odłącz zasilacz od prądu.
Interpretacja wyników: czy mój zasilacz jest sprawny?
Samo odczytanie wartości z testera to dopiero połowa sukcesu. Kluczowe jest zrozumienie, co te liczby oznaczają i czy Twój zasilacz faktycznie jest sprawny. Opieramy się tu na ściśle określonych normach.
Norma ATX, czyli jakie napięcia są prawidłowe (tolerancja +/- 5%)
Standard ATX, który reguluje specyfikacje zasilaczy komputerowych, określa dopuszczalne zakresy napięć dla każdej linii. Kluczową zasadą jest tolerancja +/- 5% od wartości nominalnej. Jeśli napięcia wykraczają poza ten zakres, zasilacz jest uważany za wadliwy i może stanowić zagrożenie dla komputera. Poniższa tabela przedstawia prawidłowe zakresy:
| Linia napięciowa | Napięcie nominalne | Dopuszczalny zakres (±5%) |
|---|---|---|
| +12V | 12.00V | 11.40V - 12.60V |
| +5V | 5.00V | 4.75V - 5.25V |
| +3.3V | 3.30V | 3.13V - 3.47V |
Jeśli odczyty z Twojego testera mieszczą się w tych zakresach i są stabilne, to bardzo dobry znak.
Co oznaczają komunikaty "LL" (Low Level) i "HH" (High Level)?
Komunikaty "LL" i "HH" na wyświetlaczu testera są jednoznacznymi sygnałami awarii. "LL" oznacza, że napięcie na danej linii jest zbyt niskie, czyli poniżej dolnej granicy dopuszczalnej tolerancji ATX. Z kolei "HH" informuje, że napięcie jest zbyt wysokie, przekraczając górną granicę. Oba te stany są niezwykle niebezpieczne dla podzespołów komputera. Zbyt niskie napięcia mogą prowadzić do niestabilności, restartów i uszkodzeń, natomiast zbyt wysokie napięcia mogą dosłownie "spalić" wrażliwe układy elektroniczne. W obu przypadkach zasilacz jest uszkodzony i wymaga natychmiastowej wymiany.
Zrozumienie znaczenia stabilnego sygnału Power Good (PG)
Sygnał Power Good (PG) to informacja zwrotna od zasilacza do płyty głównej, że wszystkie napięcia są stabilne i mieszczą się w normie, a system może bezpiecznie rozpocząć proces uruchamiania. Tester zasilaczy mierzy czas tego sygnału, który zazwyczaj powinien wynosić od 100 do 500 milisekund (ms). Jeśli tester wskazuje wartość PG poza tym zakresem (np. 0 ms, co oznacza brak sygnału, lub zbyt długi czas), komputer może mieć problemy z uruchomieniem lub w ogóle się nie włączać. To bardzo ważny parametr, który często jest pomijany, a ma kluczowe znaczenie dla stabilnego startu systemu.
Co zrobić, gdy tester wykaże nieprawidłowości?
Jeśli tester zasilaczy wykaże jakiekolwiek nieprawidłowości czy to niestabilne napięcia, wartości poza tolerancją ATX, czy problem z sygnałem Power Good uszkodzony zasilacz należy natychmiast wymienić. Nie próbuj go naprawiać, chyba że masz do tego specjalistyczną wiedzę i sprzęt, co w większości przypadków jest nieopłacalne. Dalsze używanie wadliwego zasilacza to proszenie się o poważniejsze uszkodzenia pozostałych komponentów komputera. W celu potwierdzenia diagnozy, jeśli masz taką możliwość, możesz sprawdzić podejrzany zasilacz na innej, mniej wartościowej konfiguracji sprzętowej, ale zawsze z zachowaniem ostrożności.
Czy istnieją alternatywy dla dedykowanego testera?
Oczywiście, istnieją inne metody sprawdzania zasilacza, ale żadna z nich nie oferuje takiej prostoty, kompleksowości i bezpieczeństwa jak dedykowany tester. Zawsze to podkreślam, kiedy ktoś pyta mnie o alternatywy.
Pomiar za pomocą multimetru rozwiązanie dla bardziej zaawansowanych
Pomiar napięć za pomocą multimetru to metoda, która wymaga większej wiedzy technicznej i ostrożności. Jest to rozwiązanie dla osób, które czują się pewnie z elektroniką. Zaletą jest precyzja odczytów (o ile multimetr jest dobrej jakości) oraz niski koszt samego narzędzia. Wadą jest jednak to, że multimetr nie obciąża zasilacza w taki sposób, jak robi to tester, co oznacza, że odczyty mogą być prawidłowe, nawet jeśli zasilacz pod obciążeniem zachowuje się niestabilnie. Ponadto, multimetr nie sprawdzi sygnału Power Good. Wymaga też manualnego podłączania sond do poszczególnych pinów, co jest czasochłonne i może być ryzykowne dla niedoświadczonych użytkowników.
Oprogramowanie diagnostyczne (HWiNFO) dlaczego jego odczyty bywają mylące?
Wiele osób polega na odczytach napięć z oprogramowania diagnostycznego, takiego jak HWiNFO, AIDA64 czy HWMonitor. Niestety, muszę rozwiać złudzenia odczyty te bywają bardzo niedokładne i często wprowadzają w błąd. Programy te bazują na czujnikach napięć wbudowanych w płytę główną, które często są niskiej jakości i nie oferują precyzyjnych pomiarów. Co więcej, oprogramowanie nie mierzy napięć pod realnym obciążeniem zasilacza, a jedynie odczytuje wartości w spoczynku lub pod niewielkim obciążeniem. Dlatego nigdy nie traktuj tych odczytów jako wiarygodnej alternatywy dla fizycznego testera.
Słynny "test na spinacz" co tak naprawdę sprawdza i dlaczego to za mało?
Słynny "test na spinacz" polega na zwarciu dwóch pinów w głównym złączu ATX (zielonego i czarnego) za pomocą spinacza biurowego, co ma na celu wymuszenie uruchomienia zasilacza poza komputerem. Ten test sprawdza jedynie, czy zasilacz w ogóle się uruchamia (czy wentylator zaczyna się kręcić). Jest to bardzo podstawowy test, który mówi nam tylko tyle, że zasilacz nie jest całkowicie martwy. Nie weryfikuje jednak stabilności ani poprawności napięć pod obciążeniem, ani nie sprawdza sygnału Power Good. Jest to więc metoda niewystarczająca do oceny rzeczywistego stanu zasilacza i nie powinna być traktowana jako pełnoprawna diagnostyka.
Czy warto zainwestować w tester zasilaczy?
Po przeanalizowaniu wszystkich aspektów, mogę z całą pewnością stwierdzić, że inwestycja w tester zasilaczy to decyzja, której nie pożałujesz. To niewielki wydatek, który przynosi ogromne korzyści.
Spokój ducha i oszczędność pieniędzy kluczowe argumenty "za"
Główne korzyści z posiadania testera zasilaczy to przede wszystkim spokój ducha i realna oszczędność pieniędzy. Wiedza o tym, że zasilacz w Twoim komputerze działa poprawnie i dostarcza stabilne napięcia, eliminuje wiele zmartwień. Chronisz drogie podzespoły przed uszkodzeniami, które mogłyby wyniknąć z wadliwego zasilania. Koszt testera, który zazwyczaj wynosi od kilkudziesięciu do stu kilkudziesięciu złotych, jest niewielki w porównaniu do potencjalnych kosztów naprawy lub wymiany uszkodzonego procesora, karty graficznej czy płyty głównej. To inwestycja, która zwraca się już przy pierwszej wykrytej usterce, zanim ta zdąży wyrządzić większe szkody.
Przeczytaj również: Koło magnesowe: Cichy bohater silnika. Jak działa i co gdy zawiedzie?
Jakie urządzenie wybrać? Krótki przegląd dostępnych modeli
Na rynku dostępne są różne modele testerów zasilaczy. Najprostsze, wyposażone jedynie w diody LED, sygnalizują jedynie obecność napięcia. Moim zdaniem, warto zainwestować w model z wyświetlaczem LCD. Taki tester oferuje precyzyjne odczyty napięć w czasie rzeczywistym, co pozwala na znacznie dokładniejszą i bardziej szczegółową diagnostykę. Przy wyborze zwróć uwagę na to, czy urządzenie obsługuje wszystkie standardowe złącza (24-pin ATX, 4/8-pin CPU, 6/8-pin PCIe, SATA) oraz czy wyświetlacz jest czytelny. Nie musisz szukać najdroższych modeli; nawet te ze średniej półki cenowej doskonale spełnią swoje zadanie, zapewniając Ci pewność co do stanu zasilania Twojego komputera.
